Leagăn PTP 52-2

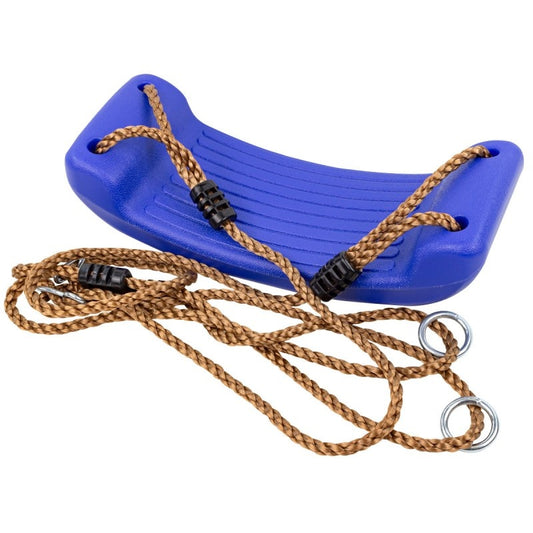

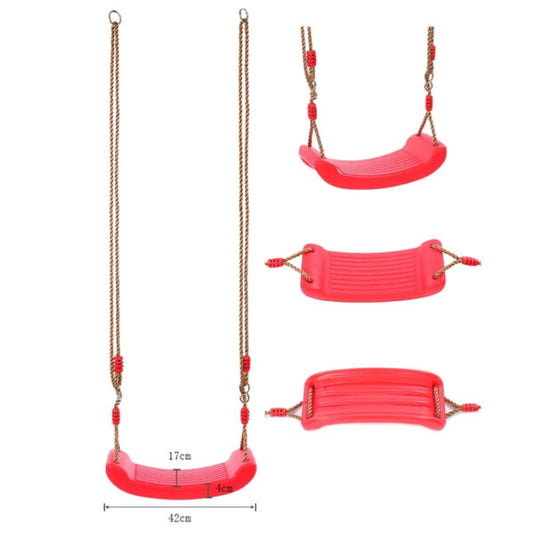

Leagan va fi constituita din 2 seturi de suporturi metalice portante, unei bare metalice orizontale cu dispozitive de fixare pentru 2 scauni.

Caracteristici tehnice. Suporturile metalice portante trebuie sa fie confectionate din teava de otel cu sectiunea minima de Ø 114 mm si grosimea nu mai putin de 3 mm, bara metalica orizontala trebuie sa fie confectionata din teava de otel cu sectiunea minima de Ø 114 mm si grosimea nu mai putin de 3 mm.

Elementele metalice necesita a fi sablate și vopsite in camp electrostatic, în două straturi cu grosimea minima 100 microni pentru a le conferi rezistentă la mediul exterior.

Dimensiuni generale ale constructiei, nu mai putin de: Lungimea – 3220 mm, Lăţimea – 1600 mm, Înălţimea – 2460 mm.

Fundatia constructiei va avea dimensiuni minime de Lxlxh=400x400x700mm.
Cerințe pentru instalare: Pentru asigurarea funcționării sigure și fiabile, toate elementele de sprijin urmeaza a fi adâncite în sol (pămînt) nu mai puțin de 0,70m pentru a crește rigiditatea, apoi urmînd procesul de betonare (beton BC 300). Montarea elementelor trebuie să excludă posibilitatea dezasamblarii lor, fără utilizarea instrumentelor cu destinație specială.

Descarca desen DWG
